Обзор и тестирование материнской платы GIGABYTE GA-J1800N-D2P

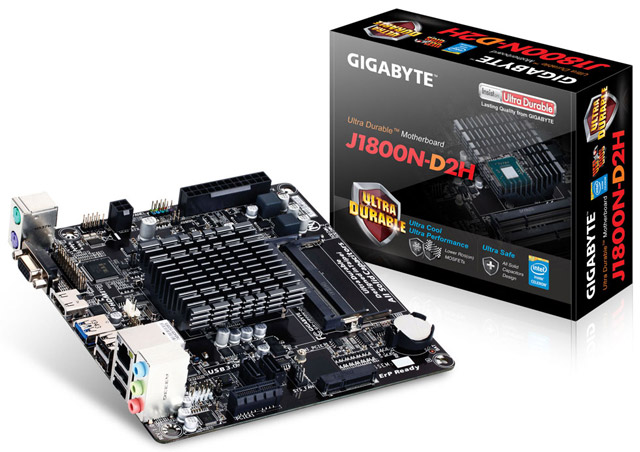

Компания Gigabyte представила компактную материнскую плату GA-J1800N-D2H, оборудованную двухъядерным SoC Celeron J1800 (Bay Trail-D), слотами для оперативной памяти SO-DIMM DDR3L (максимум 8 ГБ ОЗУ) и одним портом USB 3.0. Тепловыделение процессора, не превышающее 10 Вт, позволило ограничиться небольшим алюминиевым радиатором. Однако у J1800N-D2H имеется два разъема питания — ATX и ATX12V.



Распаянный на плате процессор базируется на микроархитектуре Silvermont, его вычислительные ядра работают на частоте от 2,41 до 2,58 ГГц, а блок встроенной графики Intel HD — на 688–792 МГц. Для подключения накопителей Gigabyte GA-J1800N-D2H обладает двумя портами SATA 3 Гбит/с, карт расширения — единичными PCI-E 2.0 x1 и Mini PCI-E x1.





Характеристики материнской платы GIGABYTE GA-J1800N-D2P



 Процессор
  1. Встроенный процессор Intel® Dual-Core Celeron® J1800 SoC (2,41 ГГц)
    * Не разбирайте самостоятельно установленный на плате процессор SoC и систему охлаждения! Это может повлечь за собой выход из строя ключевых компонентов.
  2. Объем кэш-памяти 1 Мбайт
Подсистема памяти
  1. 2 разъема SO-DIMM для модулей ОЗК DDR3/-L с поддержкой максимального объема системной памяти до 8 Гбайт
  2. * Если в систему планируется установить только один модуль DDR3/-L, его следует инсталлировать в разъем SODIMM_1.
  3. Двухканальная архитектура памяти
  4. Поддерживаются модули ОЗУ DDR3/-L 1333 МГц
  5. Совместимость с non-ECC модулями ОЗУ
Графический интерфейс В составе ядра процессора SoC:

  1. 1 порт HDMI port, максимальное экранное разрешение 1920×1080
  2. 1 порт D-Sub port, максимальное экранное разрешение 2560×1600
Аудиоподсистема
  1. Формат представления аудиосигнала: High Definition Audio
  2. Поддержка S/PDIF Out
  3. Схема позиционирования аудиосигнала 2/4/5.1/7.1
    *Для настройки 7.1-канального звука необходимо использовать порты вывода HD-звука на переднюю панель и включить режим многопоточности с помощью аудиодрайвера.
  4. Кодек Realtek® ALC887
Сетевой
LAN-интерфейс
  • Контроллер Realtek® GbE LAN (10/100/1000 Мбит)
Разъёмы для плат расширения
  • 1 x PCI-e разъем
Интерфейсы накопителей В составе SoC:

  • 2 разъема SATA 3 Гбит/с
Интерфейс USB В составе SoC:

  1. 1 порт USB 3.0/2.0 на задней панели
  2. 3 x USB 2.0/1.1 ports (1 port on the back panel, 2 ports available through the internal USB header)

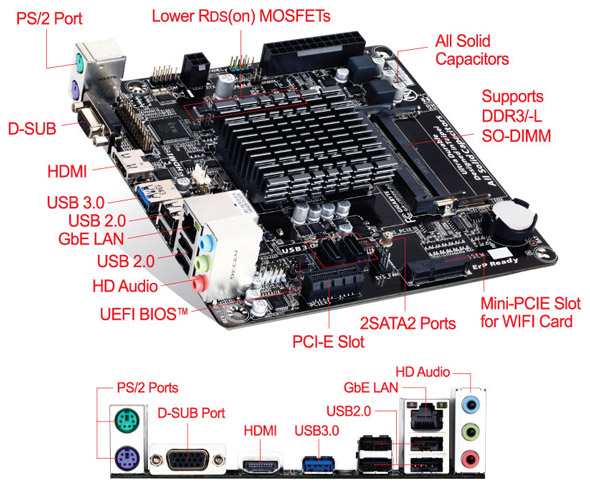

Разъемы на системной плате
  1. 2 разъема SATA 3 Гбит/с
  2. 4-контактный разъем ATX 12 В
  3. 1 разъём для подключения диагностического оборудования
  4. Разъем для вентилятора ЦП
  5. Группа разъемов фронтальной панели
  6. 24-контактный ATX-разъем
  7. 1 аудио разъем на передней панели
  8. 1 разъём для подключения системного вентилятора
  9. 1 разъём для подключения COM-порта
  10. 1 перемычка для сброса CMOS
  11. 1 разъем S/PDIF Out
  12. 1 разъем для подключения датчика вскрытия корпуса
  13. 1 разъем USB 2.0/1.1
  14. 1 разъем mini pci-e
Разъемы на задней панели
  1. 1 порт USB 3.0/2.0
  2. 1 x USB 2.0/1.1 port
  3. 1 порт HDMI
  4. 1 PS/2 порт (Мышь)
  5. 1 PS/2 порт (Клавиатура)
  6. 1 LPT порт
  7. Сетевая LAN-розетка RJ-45
  8. 1 порт D-Sub
  9. 3 аудиоразъема (Line In, Line Out, Mic In)
Микросхема
I/O-контроллера
  • Контроллер iTE® I/O
Контроль за состоянием системы
  1. Автоопределение скорости вращения группы вентиляторов ЦП и Системы
  2. Контроль скорости вращения вентиляторов ЦП/Системы
  3. Мониторинг напряжения питания ключевых компонентов системы
  4. *Поддержка функции управления скоростью вращения вентилятора зависит от используемой системы охлаждения.
  5. Идентификация текущей температуры ЦП/Системы
BIOS
  1. Поддержка DualBIOS™
  2. 1 x 64 Мбит ПЗУ
  3. Лицензионный AMI UEFI BIOS
  4. Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Фирменные функции и технологии
  1. Поддержка Xpress Install
  2. Support for @BIOS
  3. Комплект фирменных приложений APP Center
    * Количество приложений, доступных через APP Center может отличаться, в зависимости от модели системной платы. Поддерживаемые ими функции могут также различаться, в зависимости от спецификаций плат.
  4. Фирменная технология GIGABYTE On/Off Charge
Дополнительное программное обеспечение
  1. Технология Intel® Smart Connect
  2. Norton® Internet Security (OEM-версия)
Операционная система
  • Support for Windows 10/8.1/8/7
Форм-фактор (габариты, см)
  • Mini-ITX; 17,0 x 17,0



Список совместимых модулей памяти для GIGABYTE GA-J1800N-D2P

Материнская плата GIGABYTE GA-J1800N-D2P поддерживает низковольтные 1.35v (или полуторавольтовые, но способные работать на пониженном напряжении) модули памяти ноутбучного формата SODIMM DDR-3.

При наличии одной планки памяти ее следует устанавливать в нижний слот

На официальном сайте приведен список поддерживаемых модулей памяти.



Видеобзор материнской платы GIGABYTE GA-J1800N-D2P

Индекс производительности и загрузка ЦП в повседневных задачах

Индекс производительности материнской платы GIGABYTE GA-J1800N-D2P с 2Гб ОЗУ и жестким диском WD формата 3.5 по оценке Windows 7x32bit составил 4.4 бала.



Процессор материнской платы довольно легко справляется с повседневными задачами такими как редактирование документов, серфинг в интернете, просмотр HD видео. Так же без труда можно обработать фото в редакторе Adobe Photoshop.





На базе материнской платы GIGABYTE GA-J1800N-D2P можно собрать недорогой компьютер для дома или офиса. Так же данное решение можно рекомендовать для апгрейда устаревших ПК.
